RM30電能計量裝置遠程監測系統主要實現對變電站、發電廠二次計量回路中電能計量裝置的遠程自動在線監測，以及其它電網運行參數的實時采集和遠程傳送。它解決了目前在變電站、發電廠運行的計量裝置不能有效、實時測試電能表誤差的問題，同時也便于先進的數據管理，節省了現場校表的費用和時間，及時的發現電能計量裝置的故障問題，大大減輕了勞動強度，提高了工作效率。從而為變電站、發電廠電能計量裝置的遠程監測提供了一種切實可行的經濟的解決方案。
系統特點：
針對變電站在實際電網中的重要地位，本系統在采樣回路采用了可靠的隔離措施和保護措施，確保了整個系統安全性和可靠性。
本系統具備本地和遠程接口，可以實現本地和遠程控制、誤差校驗、監控和數據傳輸，并且可以兼容多種遠程通訊方式。
系統提供實時監測和自動監測兩種工作模式。在實時監測模式下，各個遠程終端由主站控制進行實時校驗和監測；在自動模式下，各個遠程終端以固定的時間間隔或指定的時刻對二次計量回路中電能計量裝置自動進行校驗和監測，測量數據保存在遠程終端內部FLASH中，可以隨時由主站調用。
系統功能
遠程校驗電能表有功電能，提供誤差數據。
遠程校驗電能表無功電能，提供誤差數據。
測量二次回路各種瞬時量參數（電壓、電流、功率、功率因素、相角、頻率以及矢量圖）。
實時檢測二次回路狀態，并發出相應報警信號。

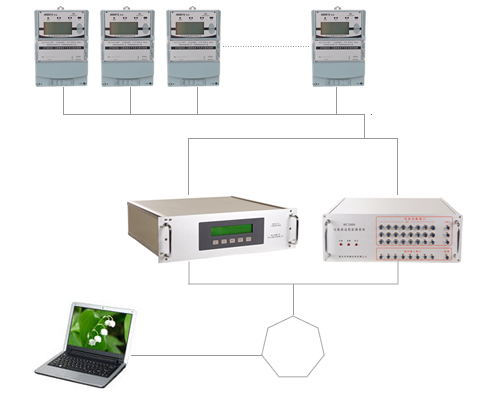

系統結構
采樣裝置：
電流回路采用穿芯式互感器設計，次級帶保護；
電壓回路采用PT隔離，并有快熔絲保護；
終端控制器：
采用嵌入式處理器設計，不再需要為每個變電站單獨配置電腦或工控機，減小了對空間的占用，提高了可靠性，并且便于安裝調試。
控制器單體容量為8路，并且可擴展。
主站軟件：
模塊化設計，可以提供與電力系統營銷軟件系統的互通。
|
